Ну извените за интрижку.Вроде остался пока один на один с компом.
И так сам процесс.Он состоит из двух этапов.1-анодирование и 2- окраска(анокс).Для этого нам надо две эмалированных посудины. Пластина свинца(минус),сама деталь(плюс).Краситель для тканей универсальный.Электролит для АКБ,алюминевая проволка и источник питания,это зарядка для АКБ.
В одну из посудин кладем свинцовую пластину,к которой уже прикреплен кусок алюминевой проволки.Это электрод для -,потом берем саму деталь(у меня это восьмерки от кубика) и в резьбу вкручиваем кусок проволки с предварительно нарезанной резьбой.это + и регулируем высоту над свинцом.
Когда все подогнано,то надо обезжирить деталь.Одеваем резиновые варежки и сначала брызгаем Силитом,промываем водой,а затем намыливаем Фери и опять промываем водой.Дальше, детальку лучше держать за привернутый электрод,полоскаем в ацетоне.
Наливаем в емкость электролит,подключакм клемы и включаем зарядник.Саму деталь уже под током опускаем в кислоту.Ток я поставил 6А,на самом приборе показывало 2А.Да забыл сказать,что емкость надо поставить в тазик или тарелку и пустить проточную воду.Ибо электролит начинает греться и ток возрастает.А при большом токе деталь может получиться пористой как губка.
Одновременно с этим готовим краску.Берем вторую посудину и наливаем туда литр горячей воды.Высыпаем краску и размешиваем.Затем доливаем еще литр и ставим на эл.плиту на 4.Пусть пока греется.У кого газ,то не надо доводить до кипения.Раствор должен быть на грани где то 90гр.И еще требования к пасуде должны быть жесткие.Сколов и трещин быть недолжно.А в качестве электродов использовать ТОЛЬКО алюминевую проволку.
Ну теперь просто сидим и наблюдаем за процессом.Тем кто курит,лучше курить подальше,т.к. выделяется кислород(не сильно,но запашок кислятины есть)
.Ну и канечно возник вопрос,а ЧТО БУДЕТ ЕСЛИ ПОМЕНЯТЬ ПОЛЯРНОСТЬ?Ну и поменял.Реакция пошла просто жуть.Ощющение было что электролит закипел.Ток подлетел к 10А,потом зашкалил и сработала защита у зарядки.По кухне поплыл запах озона(как после грозы) или это кислород так воняет.Бастро поменял полярность обратно и продолжил наблюдение.Примерно минут через 40 достал деталюшку и увидел,что она посерела.Погрузив ее обратно подождал для верности еще минут 20,потом извлек,отсоединил + и промыл водой.Все это в рез.варежках. ;DНу вот для сравнения две детальки,догадайтесь какая купалась в кислоте?
Теперь покраска.Краска уже нагрелась,но не кипит.Идет легкое испарение.Берем деталюшку и через крючок подвешиваем в растворе полностью ее погружая.
Информация для Женьки
копирую из тырнета:Если деталь опустить в 10 %-ный раствор двухромовокислого калия (хромпика) на 10-12 мин при 90°С то она окрасится в золотистый цвет.
Через 15 минут вынул посмотреть что получилось,однвременно с этим подготовил вторую восьмерку вместе с ластой и погрузил в электролит.Ток возрос до 4А.
очень хоршо видно как выдляются маленькие пузырьки.Ну и окончание вы видели в начале.

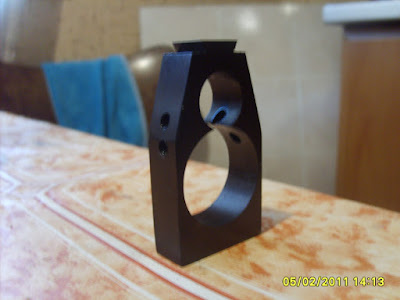

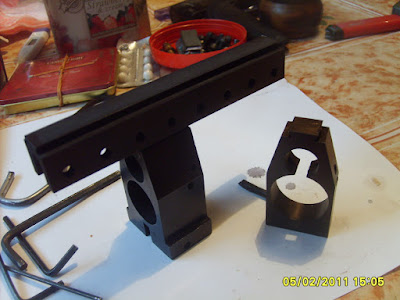

Вот и весь процесс.Из-за спешки и ДР забыл закрепить краску.Делается это обычным кипячением в течении минуты и полутора в чистой воде.В результате деталь стала не черной,а с темно-бронзовым отливом,но мне нравится.Если что спрашивайте.
пы.сы.Перчатки можно снять.

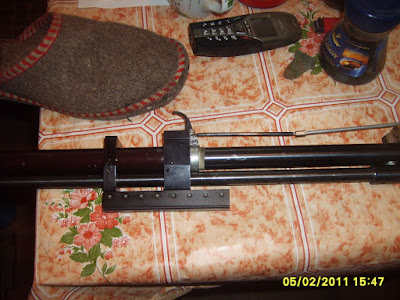

пы.сысы.Огромное спасибо Дмитрию,который мне заваривал новодельную ЗЗ на 656,а за одно консультировал по прцессу анокса. ВСЁ
Блин не все.Анодирование продолжалось 60минут,столько же окраска. ВВССЁЁ
